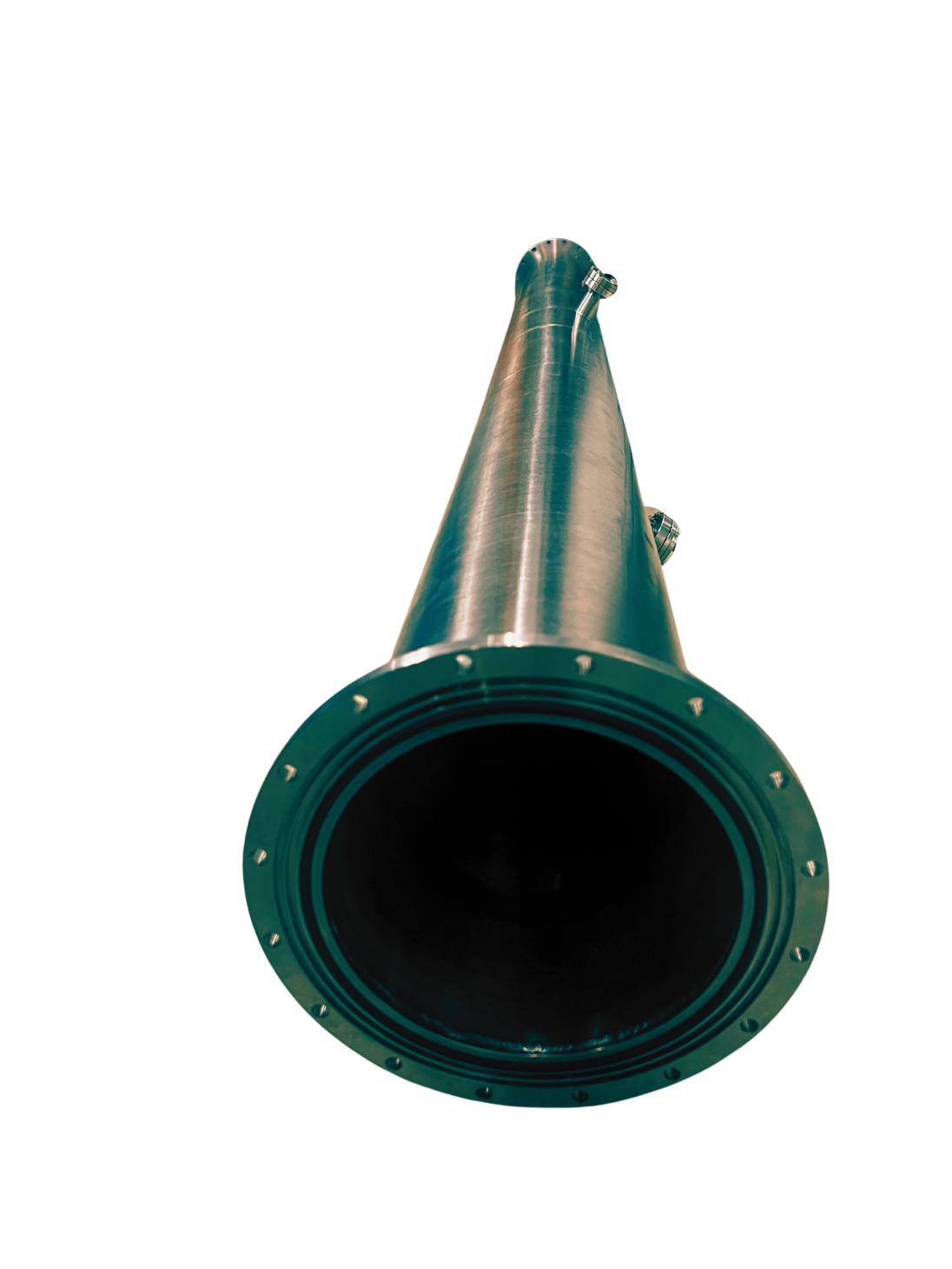

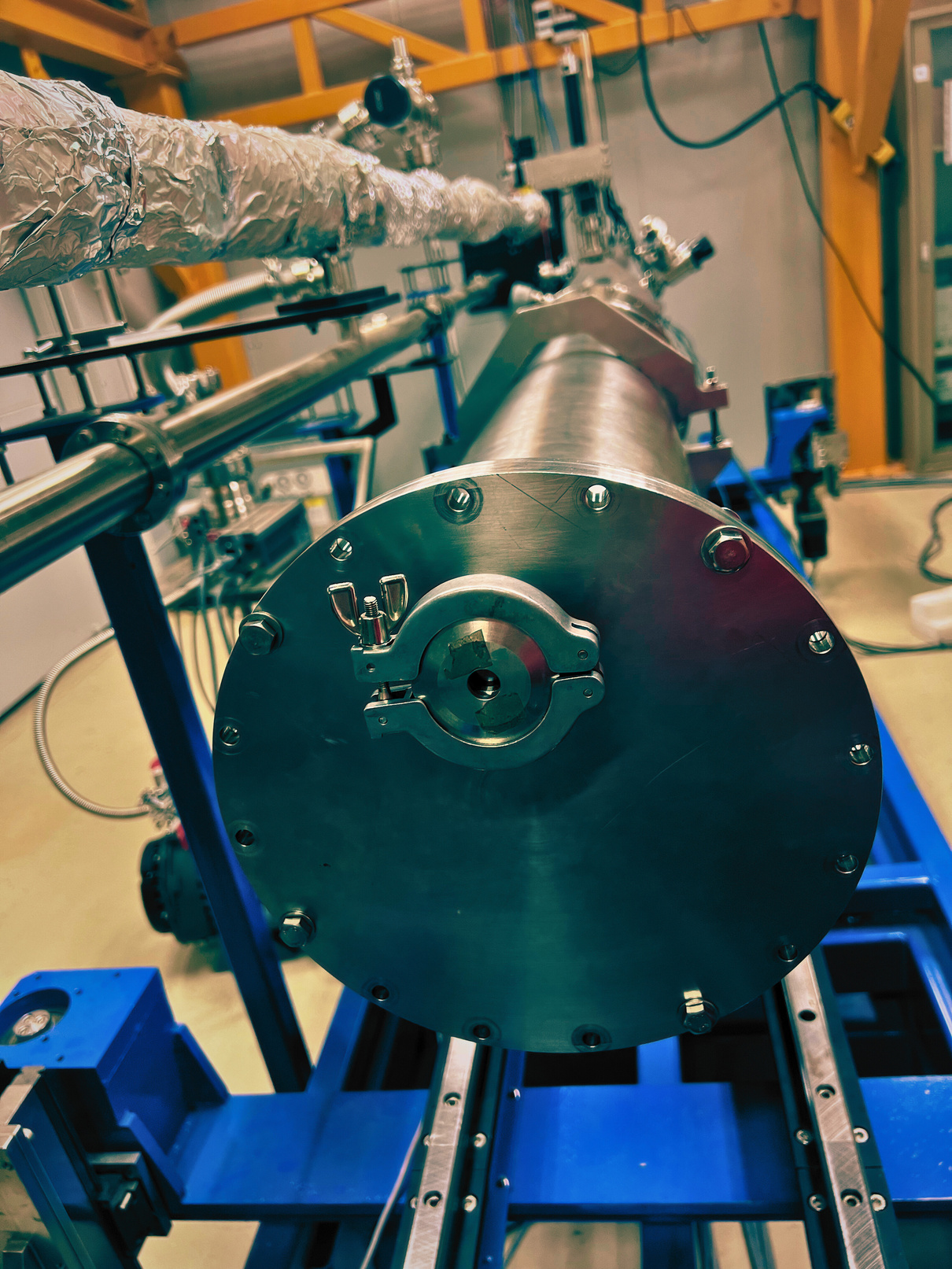

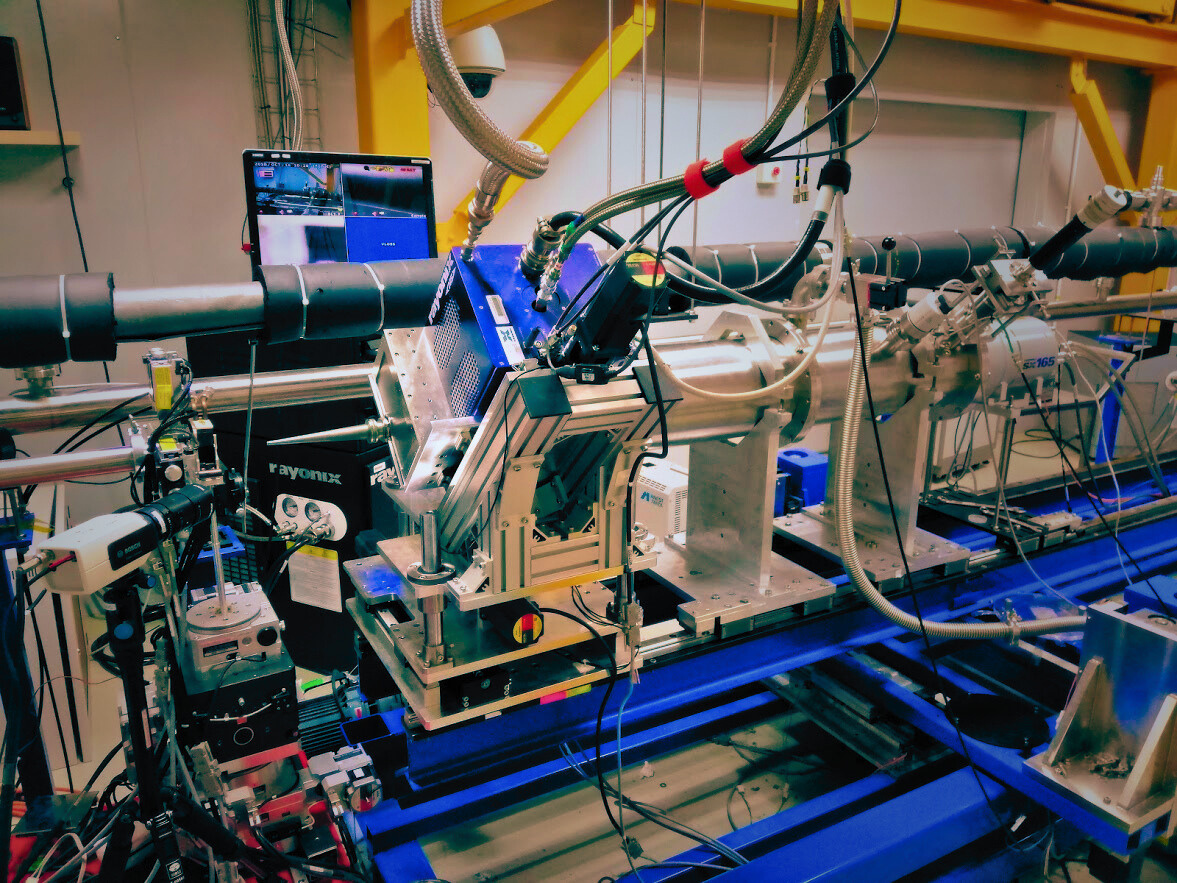

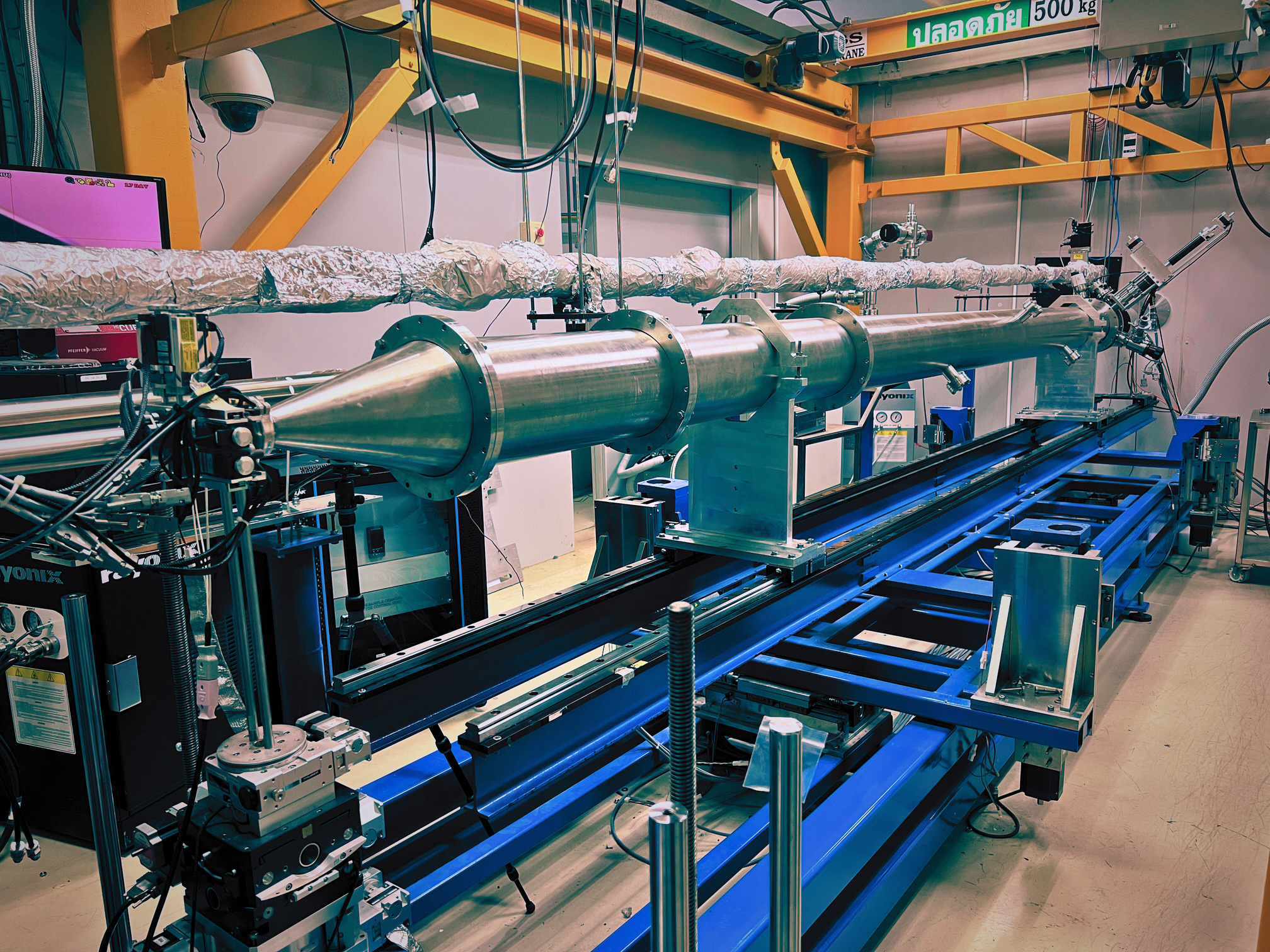

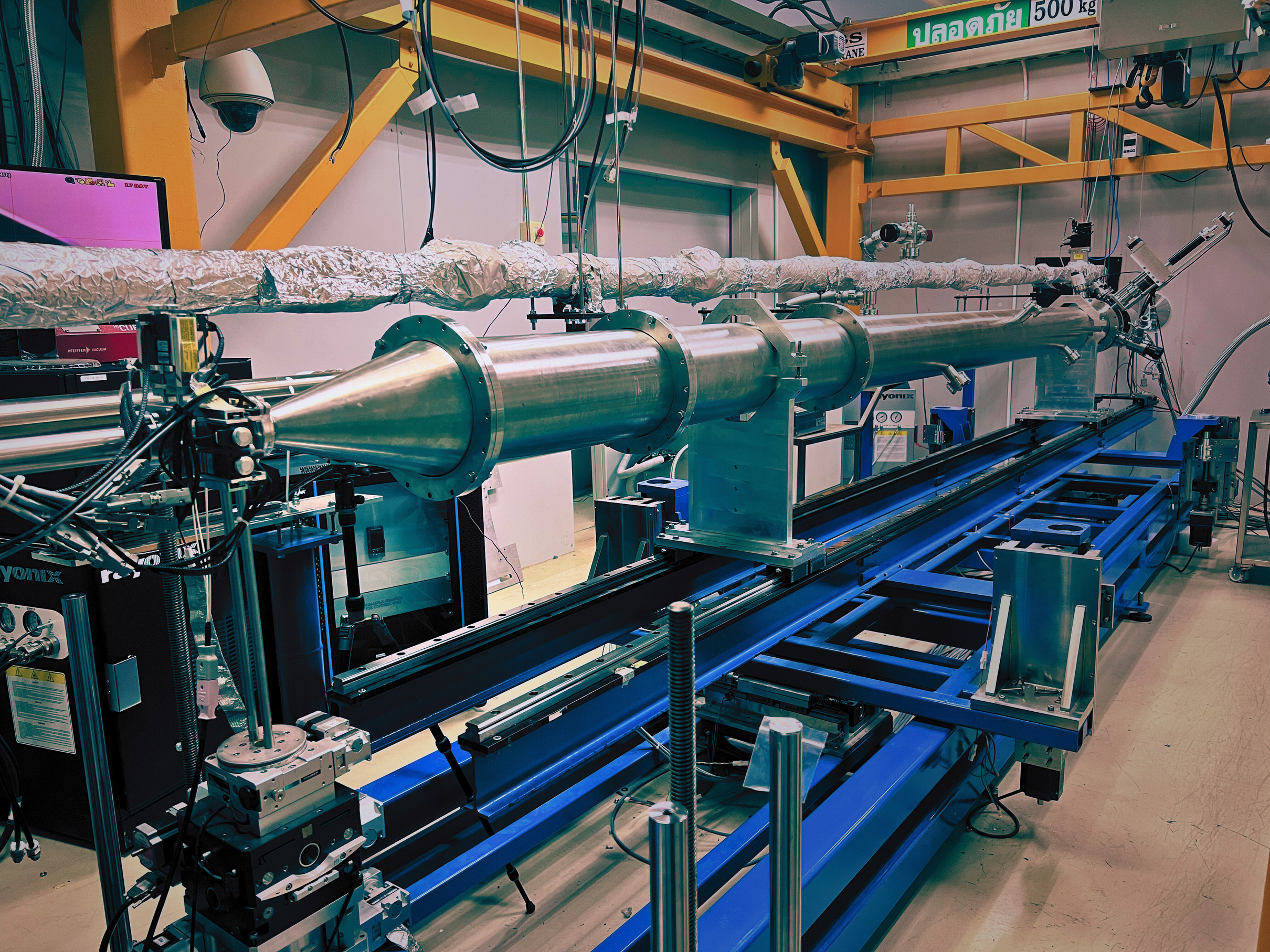

ระยะ SDD คือ ระยะจากตัวอย่างถึงเครื่องตรวจวัด (detector) ซึ่งจะเป็นตัวกําหนดค่ามุมการกระเจิง หรือค่า scattering vector (q) โดยระยะ SDD จะถูกกําหนดด้วยความยาวของท่อสุญญากาศ ซึ่งสามารถนําท่อมาต่อกันให้ได้ความยาวที่ต้องการ เมื่อทราบช่วงมุมการกระเจิงหรือค่า q ที่ต้องการแล้ว สามารถนําไปคํานวณหาความยาวของท่อได้ โดยที่สถานีทดลองมีท่อสําหรับการติดตั้งระบบที่ความยาวต่าง ๆ ดังนี้

500 mm

800 mm

1000 mm

3000 mm

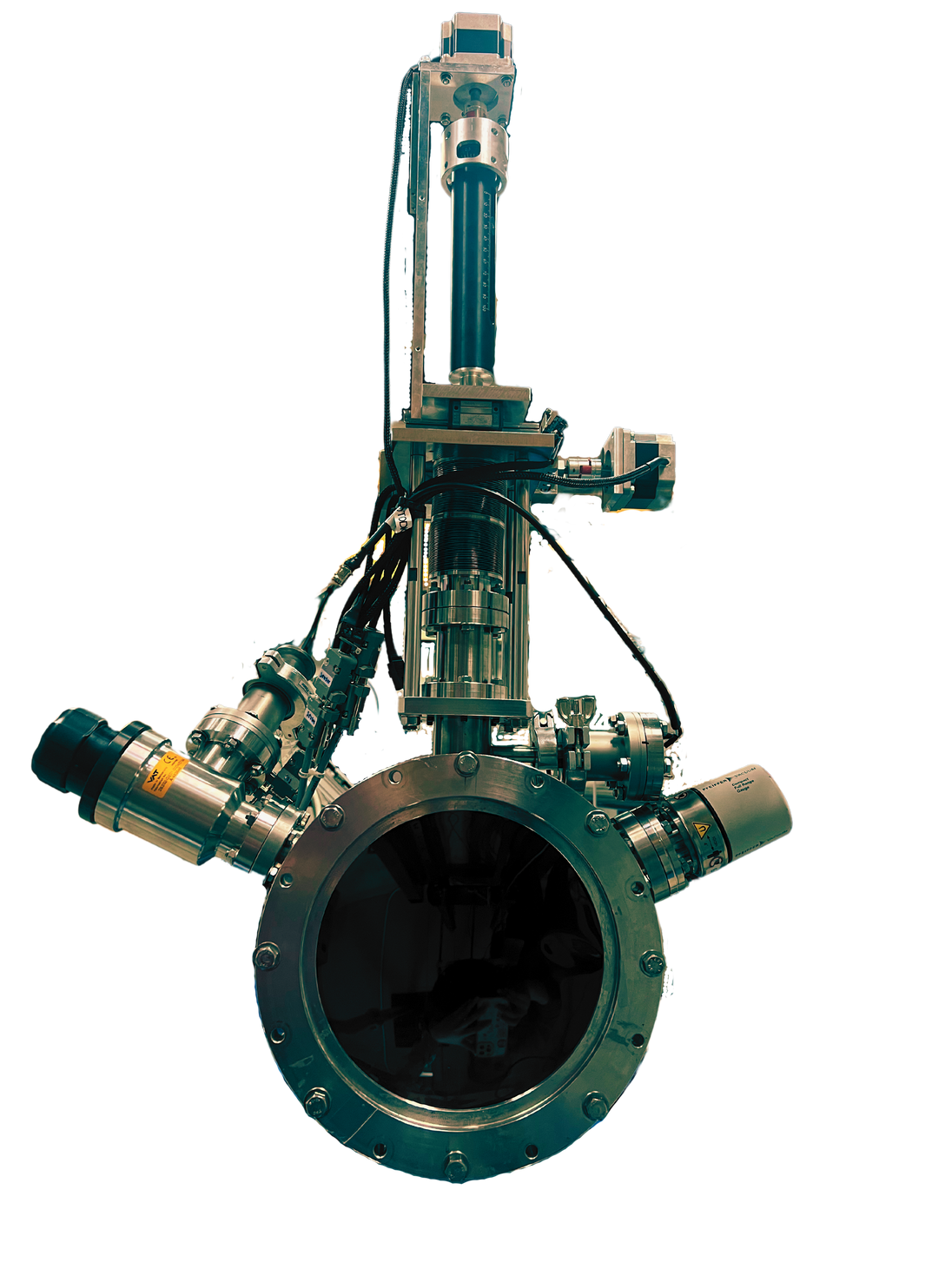

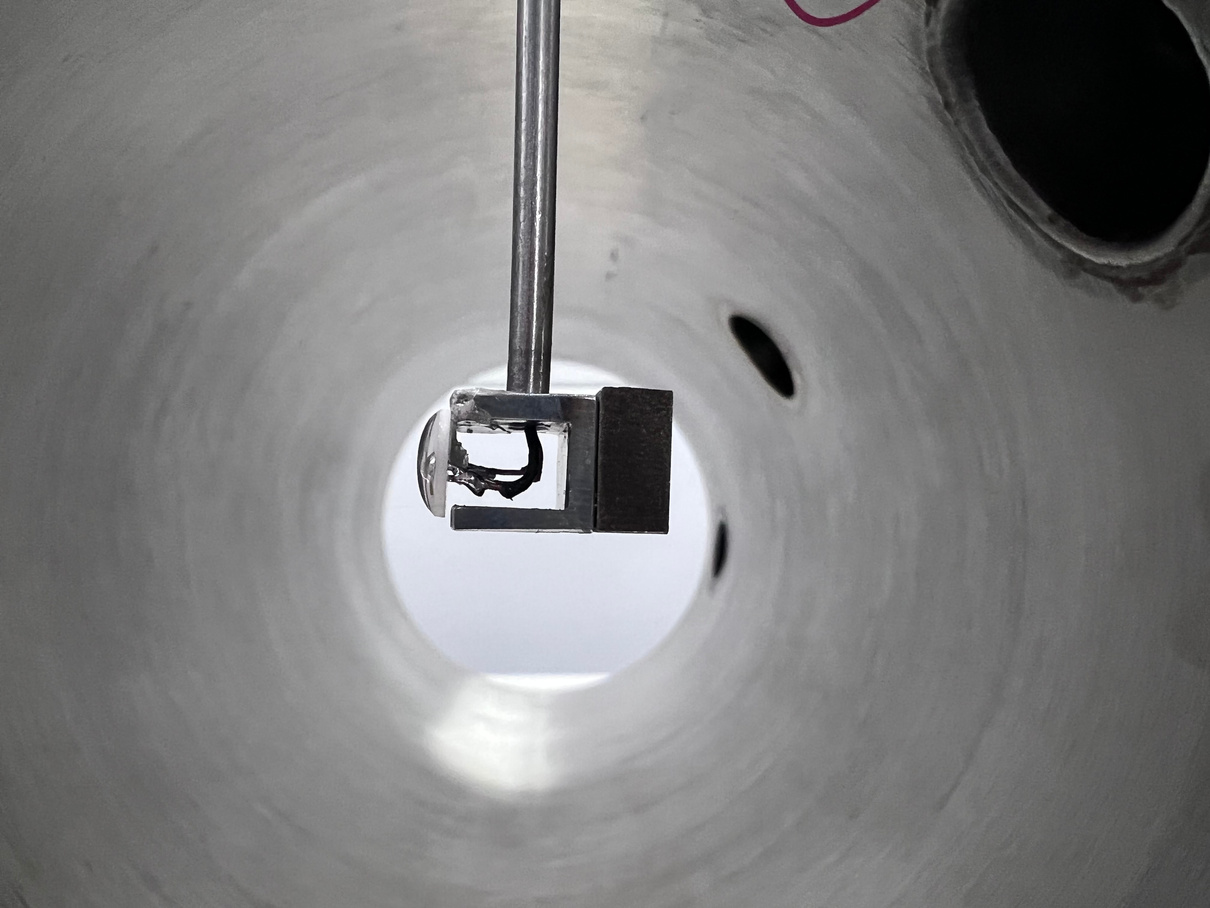

Beam stopper สำหรับลดปริมาณรังสีปฐมภูมิ

(Primary Beam Stopper)

ติดตั้งอยู่ภายใน EH บริเวณด้านหน้า Detector ทำหน้าที่ปิดกั้น รังสีเอกซ์ความถี่เดี่ยว (monochromatic X-ray beam) หลังจากผ่านตัวอย่าง ไม่ให้รังสีเอกซ์ความเข้มสูงเดินทางไปถึง Detector โดยตรง ซึ่งด้านหน้าของ PBS จะมี Photodiode สำหรับการอ่านค่าความเข้มรังสีเอกซ์หลังจากเดินทางผ่านตัวอย่าง และด้านหลังของ PBS

ทำจากวัสดุสเตนเลสหนา 2 มม. และปิดทับด้วยทังสเตนหนา 5 มม.
