beam intensity
measurements
Program Control

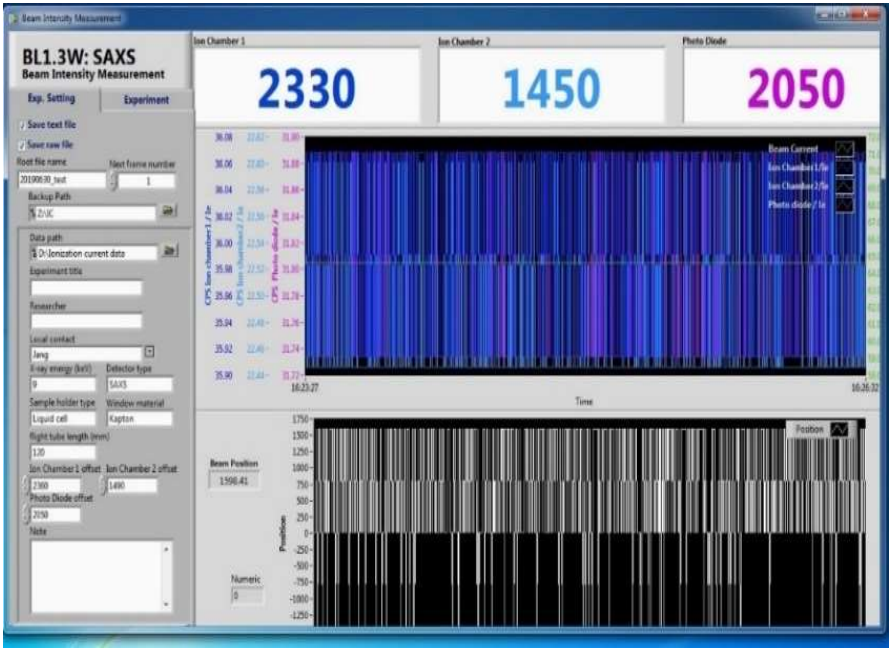

แสดงค่าความเข้มแสงจาก Ionization Chamber (ตัวเลขสีน้ำเงิน) และ Photodiode (ตัวเลขสีชมพู) แสดงค่า Background ขณะที่ปิด Beamshutter
การตรวจสอบสถานะของ
Ionizationchamber และ Photodiode
ความเข้มแสงก่อน และหลังสารตัวอย่างจะถูกวัดโดย Ionization Chamber และ Photodiode ตามลำดับ การอ่านค่า Ionization Chamber และ Photodiode ถูกควบคุมโดยโปรแกรม ซึ่งจะอ่านค่าความเข้มแสงทุก ๆ 0.1 วินาที ในขณะที่ไม่มี X-ray (Beamshutter Close) ค่าที่อ่านได้จะเป็นค่า Background ดังรูป ผู้ทำการทดลองควรตรวจสอบว่าโปรแกรมควบคุม Ionization Chamber และ Photodiode กำลังทำงาน โดยแสดงค่า Ionization Chamber ประมาณ 2350 – 2400 และค่า photodiode ประมาณ 2050 – 2100 หากค่าที่ได้แตกต่างไป ควรแจ้งเจ้าหน้าที่ประจำสถานีทดลองทันที
โปรแกรมควบคุม
Ionization Chamber และ Photo Diode
โปรแกรมนี้จะทําการบันทึกข้อมูลค่าความเข้มของ X-ray ก่อนถึงตัวอย่าง (ค่า Ion Chamber 1 และ Ion Chamber 2) และค่าความเข้มของ X-ray หลังผ่านตัวอย่าง (ค่า Photo Diode) แล้วทำการ Integrate ค่าที่ได้สร้างเป็นไฟล์ข้อมูล (.txt) และถูกบันทึกไว้ในคอมพิวเตอร์ภายหลังการวัดตัวอย่าง
การตั้งชื่อไฟล์ และรายละเอียดการทดลองสามารถแก้ไขได้ในแถบเมนู Exp. Setting ดังแสดงในตารางรายละเอียดคําสั่งโปรแกรมควบคุม Ionization Chamber และ Photo Diode
คําสั่ง | รายละเอียด |
Root file name | ชื่อไฟล์ต้องเป็นชื่อเดียวกันกับโปรแกรมควบคุม detector ทั้งกรณีวัด SAXS, WAXS และ SWAXS |
Next frame number | เลข Frame Num. ต้องเป็นเลขเดียวกันกับโปรแกรมควบคุม Detector ทั้งกรณี SAXS, WAXS และ SWAXS |
Experiment title | ชื่อการทดลอง |
Local contact | ชื่อผู้ดูแลการทดลอง |
Researcher | ชื่อเจ้าของโครงการหรือชื่อผู้ทําการทดลอง |
X-ray energy | 9 keV |
Detector type | SAXS หรือ WAXS หรือ SWAXS |
Sample holder type | ขึ้นอยู่กับชนิดของตัวอย่าง เช่น ของเหลว คือ Liquid Cell, ของแข็ง คือ Frame, ตัวอย่างสําหรับการดึง คือ Tensile เป็นต้น |
Window material | ชนิดของ Window เช่น Kaptontape เป็นต้น |
Flight tube length (mm) | ระยะ Sample to Detector Distance (SDD) หน่วยเป็น mm |
Ion chamber 1 offset | ให้บันทึกค่าที่แสดงขณะยังไม่เปิดแสงเข้าสู่ระบบ |
Ion chamber 2 offset | ให้บันทึกค่าที่แสดงขณะยังไม่เปิดแสงเข้าสู่ระบบ |
Photo Diode offset | ให้บันทึกค่าที่แสดงขณะยังไม่เปิดแสงเข้าสู่ระบบ |
Note | หมายเหตุต่าง ๆ |
