คําสั่ง

รายละเอียด

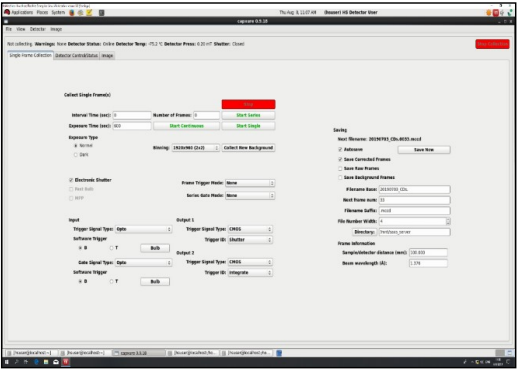

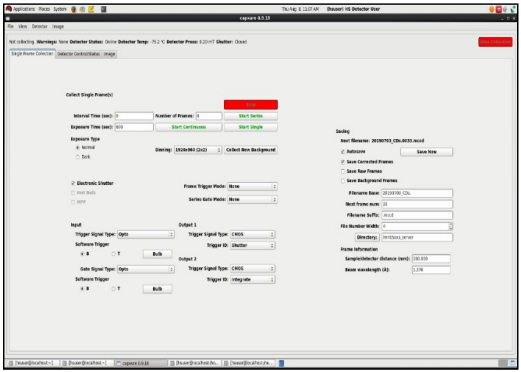

File name Base

สําหรับการตั้งชื่อไฟล์ที่จะถูกบันทึกหลังการวัด โดยตั้งชื่อไฟล์เริ่มต้นด้วย ปี เดือน วัน ที่ทําการทดลองเครื่องหมาย (_) ตามด้วยชื่อการทดลองตัวอย่าง และเครื่องหมายจุด เช่น 20231120_test. เป็นต้น

Next frame number

สําหรับใส่เลข frame ของไฟล์ โดยโปรแกรมจะมีการ Run เลขของไฟล์โดยอัตโนมัติตามเลขในกล่อง Next frame number อย่างต่อเนื่อง และบันทึกไฟล์เช่นเดียวกันกับการใช้โปรแกรม marccd

Filename Suffix

สําหรับการตั้งนามสกุลของไฟล์ซึ่งก็คือ .mccd

Directory

Directory ที่ใช้เก็บข้อมูลแผนผังการกระเจิงที่วัดเสร็จแล้วในคอมพิวเตอร์และระบบ server ซึ่งปกติคือ /mnt/saxs server

Exposure time

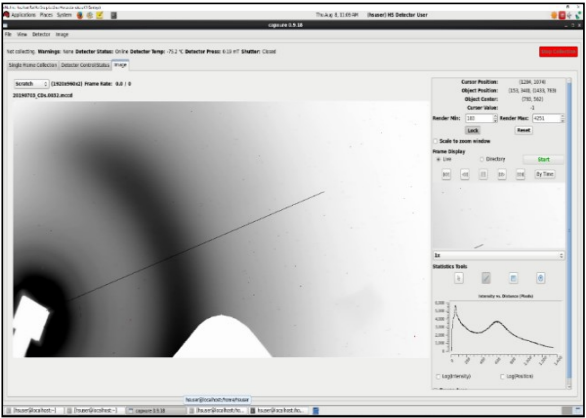

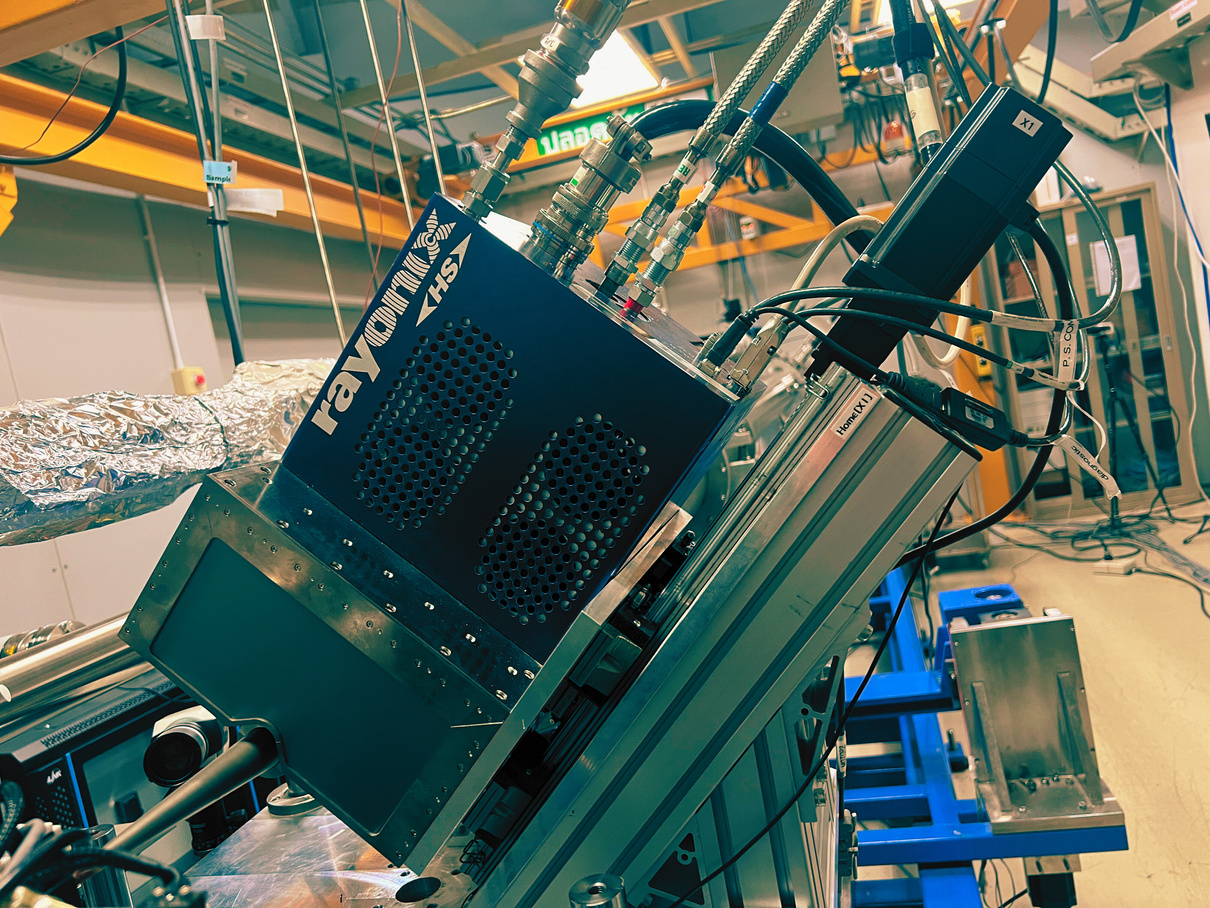

ระยะเวลาวัด (Exposure Time) หรือระยะเวลาที่ใช้เปิด - ปิด Shutter เพื่อให้แสงผ่านตัวอย่าง ก่อนทําการวัดตัวอย่างจริงให้ทดลองวัด โดยใช้ระยะเวลาสั้น ๆ เช่น 10 วินาที เพื่อดูค่าความเข้มสูงสุดที่ได้จากแผนผังการกระเจิงรังสีเอ็กซ์ ซึ่งสามารถดูค่าความเข้มสูงสุด (MAX) ได้ที่ Menu > Display > Image Statistics > Max. Val ควรให้ค่า MAX ประมาณ 20,000 - 50,000 (HS Detector สามารถอ่านค่าความเข้มได้ไม่เกิน 65,000) วิธีคํานวณ Exposure Time ใช้วิธีดียวกันกับ CCD detector)

Start

ปุ่ม Start จะมีทั้งหมด 3 แบบ คือ Start Series, Start Continuous และ Start Single ในกรณีวัด WAXS อย่างเดียวจะใช้ปุ่ม Start Single สําหรับกดเพื่อสั่ง Shutter ให้เปิด หลังทําการวัดตามเวลาที่ตั้งไว้แล้ว Shutter จะปิดเองอัตโนมัติ

Frame Trigger Mode

WAXS คือ None, SWAXS คือ Frame
