Rayonix SX165
CCD Detector
Program Control
CCD Detector ถูกควบคุมจากคอมพิวเตอร์ โดยเป็นโปรแกรมเฉพาะของ CCD Detector มีชื่อโปรแกรมว่า marccd
การตรวจสอบสถานะของ

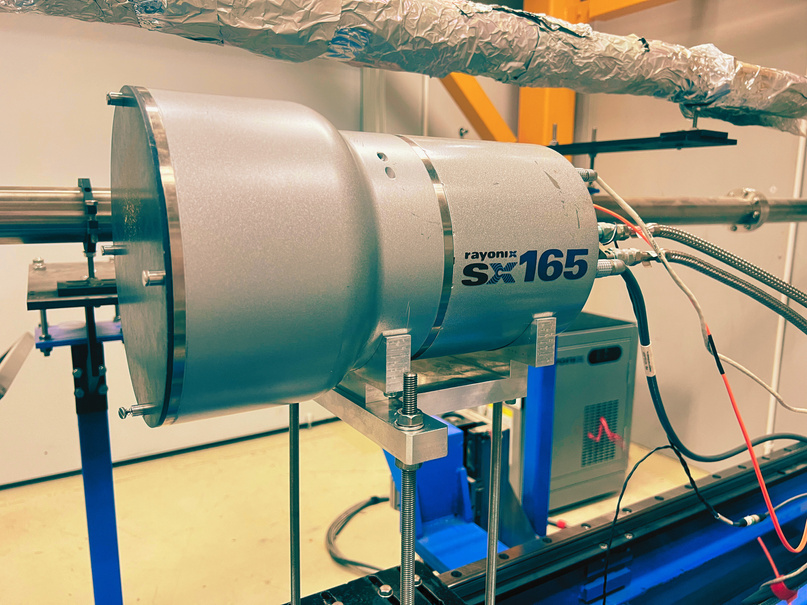

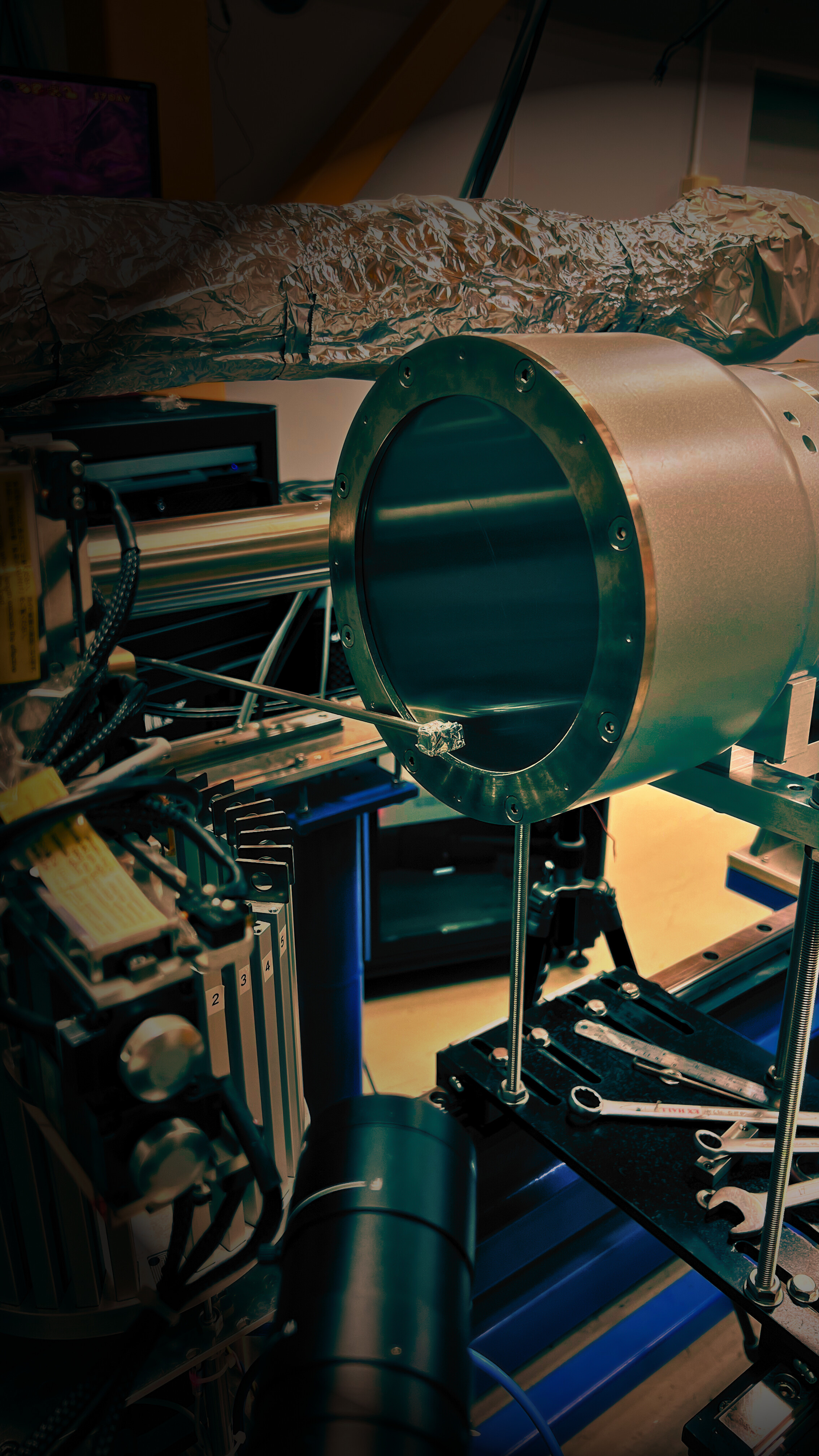

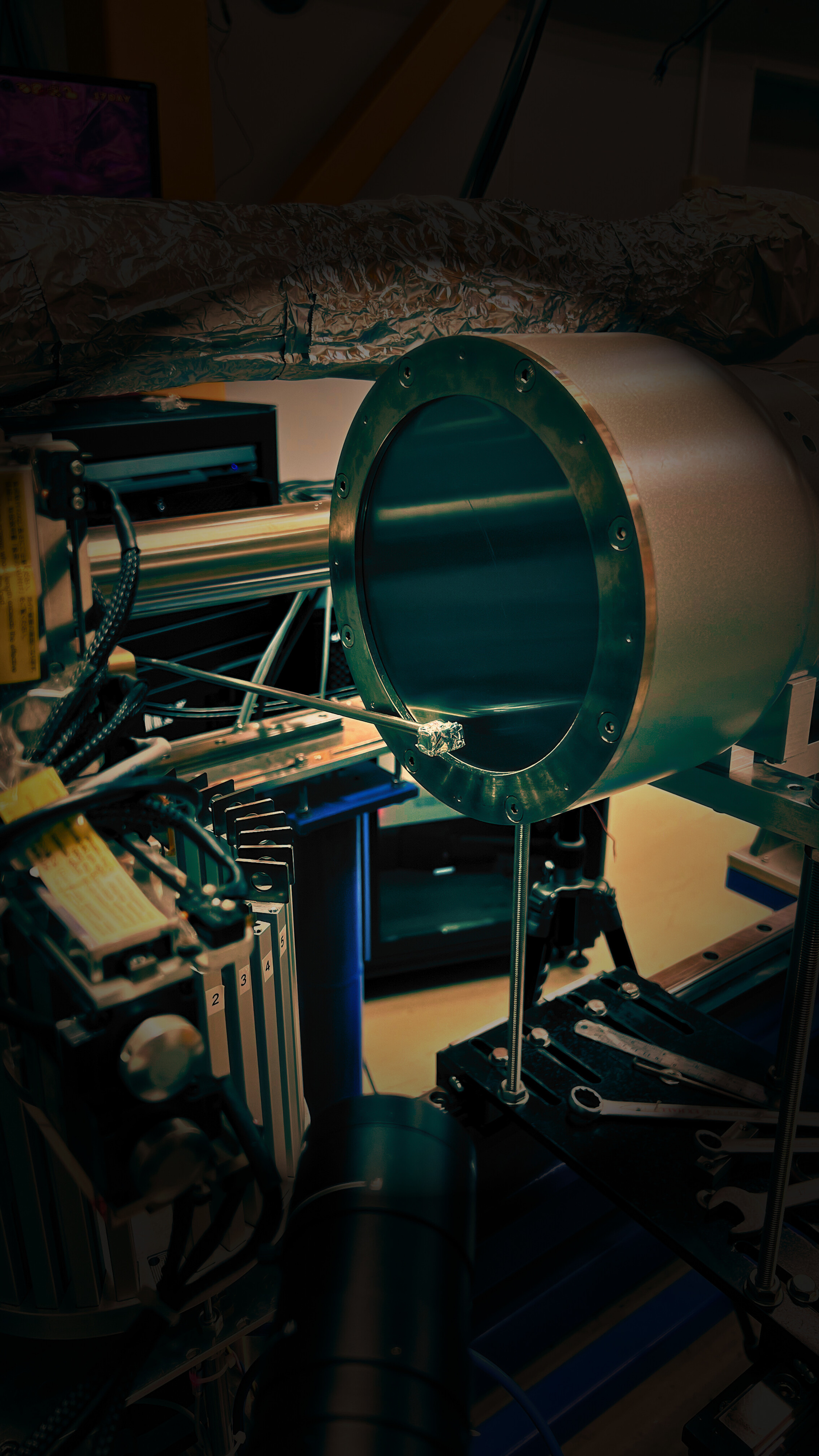

เครื่องตรวจวัด Rayonix SX165

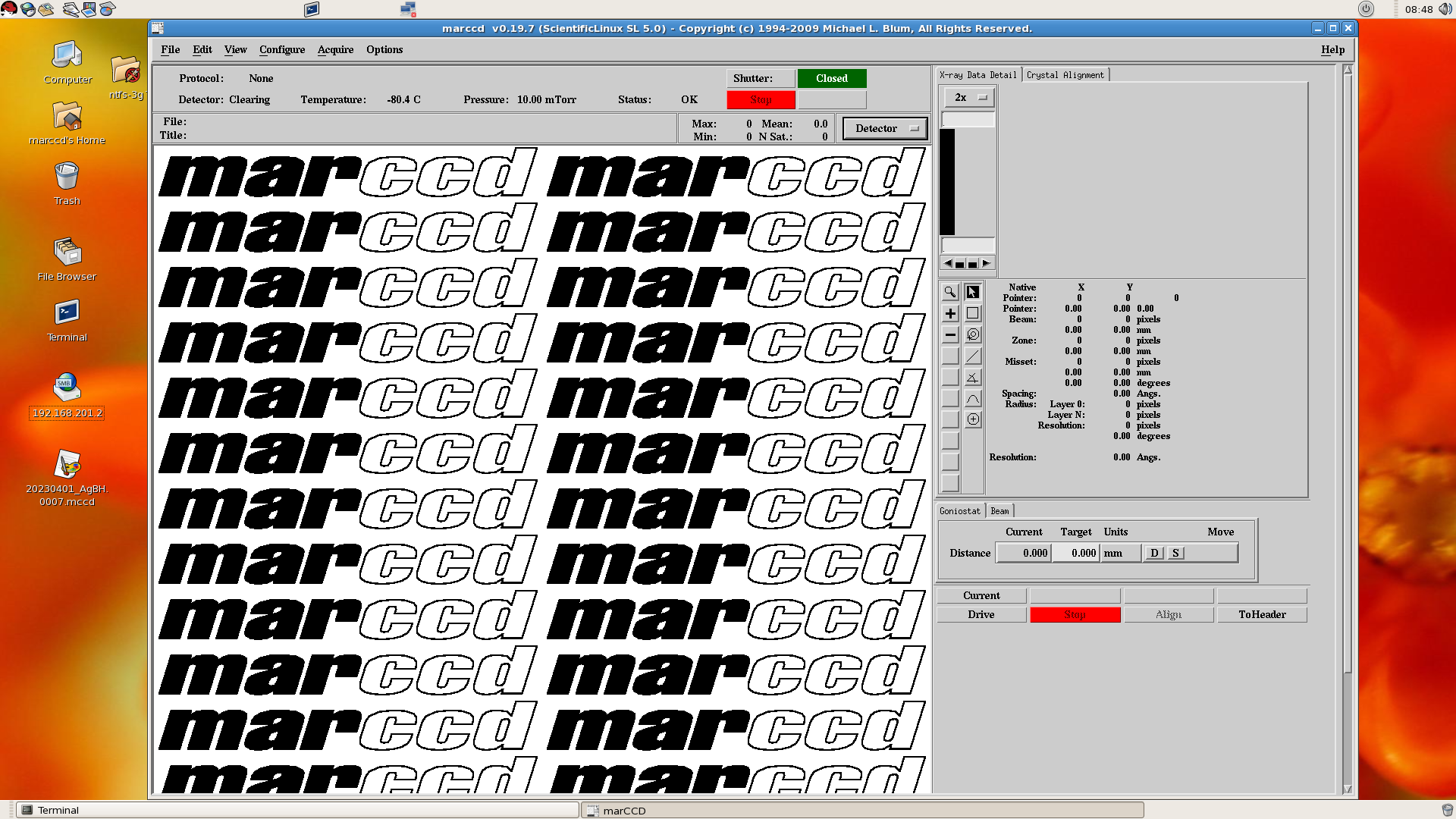

CCD Detector ถูกควบคุมจากคอมพิวเตอร์ โดยเป็นโปรแกรมเฉพาะของ CCD Detector มีชื่อโปรแกรมว่า marccd ตัวโปรแกรมควบคุม CCD นี้จะควบคุมการเปิด - ปิด Detector พร้อม ๆ กับควบคุมการเปิด - ปิด Beamshutter ซึ่งการกดปุ่ม Start ในโปรแกรมควบคุม CCD จึงเป็นการสั่งให้ Beamshutter เปิด และเริ่มทำการวัด ดังนั้นก่อนกดปุ่ม Start ผู้ทำการทดลองจึงควรตรวจสอบสถานะของ Detector โดยหน้าจอโปรแกรมควบคุม CCD จะมีลักษณะดังรูปด้านล่าง สถานะของ Detector แสดงอยู่บริเวณด้านบนหน้าจอแสดงผล โดยควรแสดงค่า Temperature: -80 C, Pressure: 0.1 Torr, Status: OK หากสถานะที่แสดงแตกต่างไป ควรแจ้งเจ้าหน้าที่ประจำสถานีทดลองทันที
โปรแกรม marccd
สำหรับ Rayonix SX165 Detector

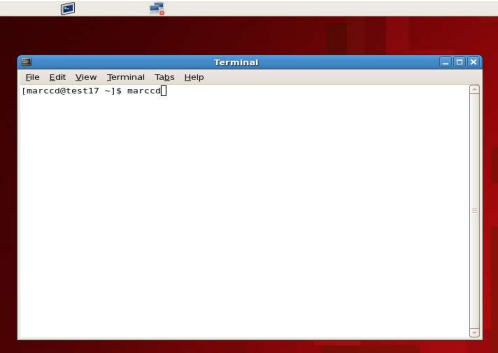

- การวัดด้วย Rayonix SX-165 CCD detector (เทคนิค SAXS) สามารถเรียกโปรแกรมที่ใช้ในการวัด โดยไปที่ Terminal สามารถเรียกโปรแกรมโดยพิมพ์คำสั่ง marccd แล้วกด enter
- การวัดด้วย CCD detector จะถูกควบคุมดวยโปรแกรมชื่อ marccd ดังแสดงในรูป

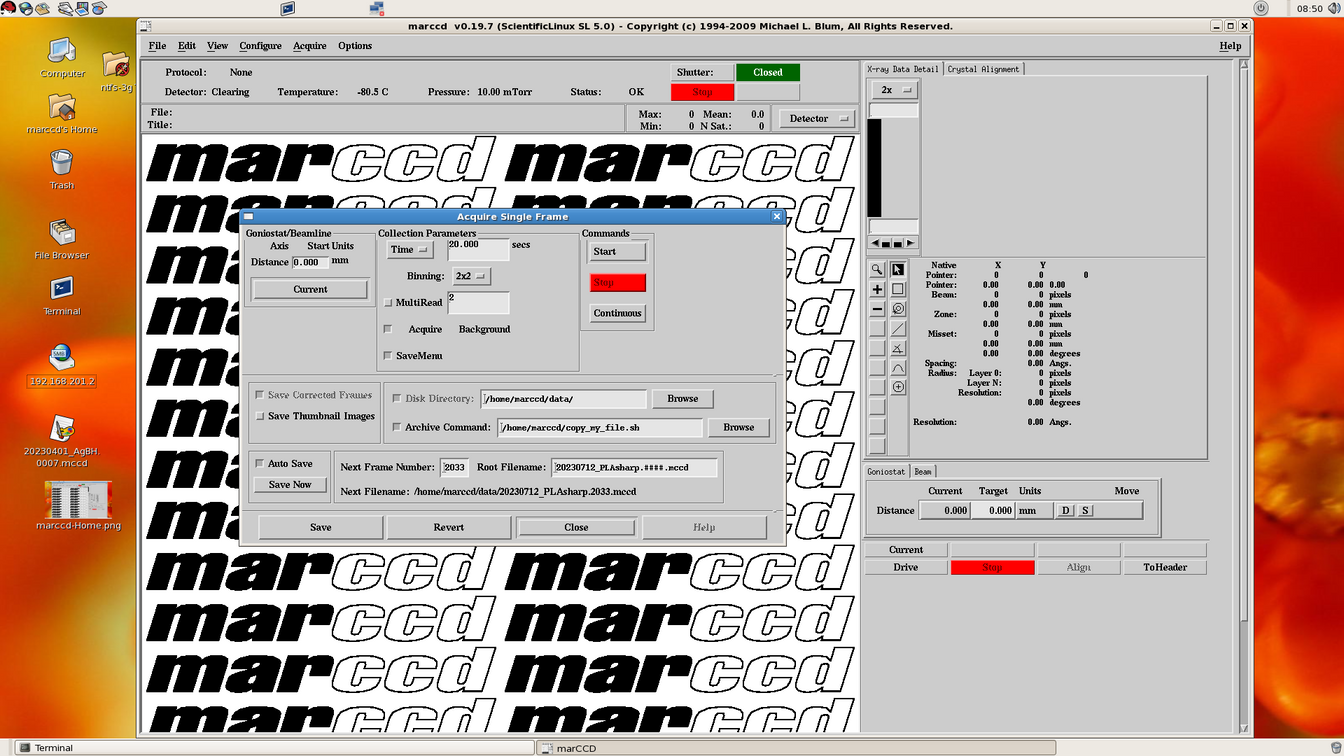

- โดยโปรแกรม marccd จะมีหน้าต่าง Acquire Single Frame ที่ใช้สําหรับควบคุมการวัดตัวอย่าง ซึ่งจะประกอบไปด้วยกล่อง และปุ่มต่าง ๆ ที่จะต้องใส่ค่าที่สําคัญ
- ตารางแสดงรายละเอียดคำสั่งของโปรแกรม marccd
คำสั่ง | รายละเอียด |
Root filename | ในส่วน Root filename มีไว้สําหรับตั้งชื่อไฟล์ที่จะถูกบันทึกหลังการวัดโดยตั้งชื่อไฟล์เริ่มต้นด้วย ปี เดือน วัน ที่ทําการทดลอง เครื่องหมาย _ ตามด้วยชื่อการทดลอง และ ####.mccd การตั้งชื่อไฟล์เช่น 20231120_test.####.mccd และใส่เลข frame ในกล่อง Next frame number โดยโปรแกรมจะมีการ Run เลขของไฟล์โดยอัตโนมัติตามเลขในกล่อง Next frame number อย่างต่อเนื่อง |
Time | การตั้งเวลาวัด (Exposure time) หรือเวลาที่ใช้เปิด Shutter เพื่อให้แสงผ่านตัวอย่าง ก่อนทําการวัดตัวอย่างจริงให้ทดลองวัดโดยใช้ระยะเวลาสั้น ๆ เช่น 10 วินาที เพื่อดูค่าความเข้มสูงสุดที่ได้จากแผนผังการกระเจิงรังสีเอ็กซ์ ซึ่งสามารถดูค่าความเข้มสูงสุด (MAX) ได้ที่มุมขวาบนของโปรแกรม marccd ควรให้ค่าประมาณ 20,000 - 50,000 (CCD Detector สามารถอ่านความเข้มได้ไม่เกิน 65,000) ซึ่งค่า Exposure Time จะเป็นสัดส่วนโดยตรงกับความเข้ม ตัวอย่างการคํานวณ Exposure Time เช่น วัดโดยใช้ Exposure Time 10 วินาที อ่านค่า MAX ได้1000 เมื่อทำการวัดที่ 300 วินาที ก็จะได้ค่า MAX ประมาณ 30,000 เป็นต้น |
Start | ปุ่มสําหรับกดเพื่อสั่ง Shutter ให้เปิด และสั่งให้Detector ทําการบันทึกค่าความเข้มของ X-ray ที่มาจากตัวอย่าง หลังทําการวัดตามเวลาที่ตั้งไว้แล้ว Shutter จะปิดเองอัตโนมัติ |
Stop | ปุ่มสําหรับกดหยุดการวัดก่อนเวลาที่ตั้งไว้ |
Disk directory | ที่ใช้เก็บข้อมูลแผนผังการกระเจิงที่วัดเสรจ็แล้วในคอมพิวเตอร์ซึ่งปกติคือ /home/marccd/data/ |
Archive Command | Command ที่ใช้เพื่อเก็บข้อมูลแผนผังการกระเจิงที่วัดเสร็จแล้วในระบบ server ซึ่งปกติคือ /home/marccd/copy_my_file.sh |
