ตรวจสอบแสงบน screen SC1-FM ซึ่งเป็นแสงที่ออกมาจาก DMM ไม่พบ white beam

ตรวจสอบตำแหน่งกุญแจ override key ระบบ interlock ที่ตู้ควบคุมหน้า experimental hutch (EH) มีสถานะเป็น off ซึ่งหมายถึงการทำงานของระบบ hutch interlock อยู่ในสถานะปกติ ไม่ได้ถูก override

ตรวจสอบตำแหน่งกุญแจ override key ระบบ contact switch ของประตู hutch มีสถานะเป็น off

ทดสอบการทำงานของระบบ hutch interlock โดยการปิดประตู EH โดยไม่กดปุ่ม search และทดลองเปิด MBS1 (หากระบบทำงานปกติ จะไม่สามารถเปิด MBS1 ได้)

การทดสอบระบบ search hutch

เสียงดนตรีหลังกดปุ่ม search hutch ทำงานปกติ และมีเสียงดังชัดเจน

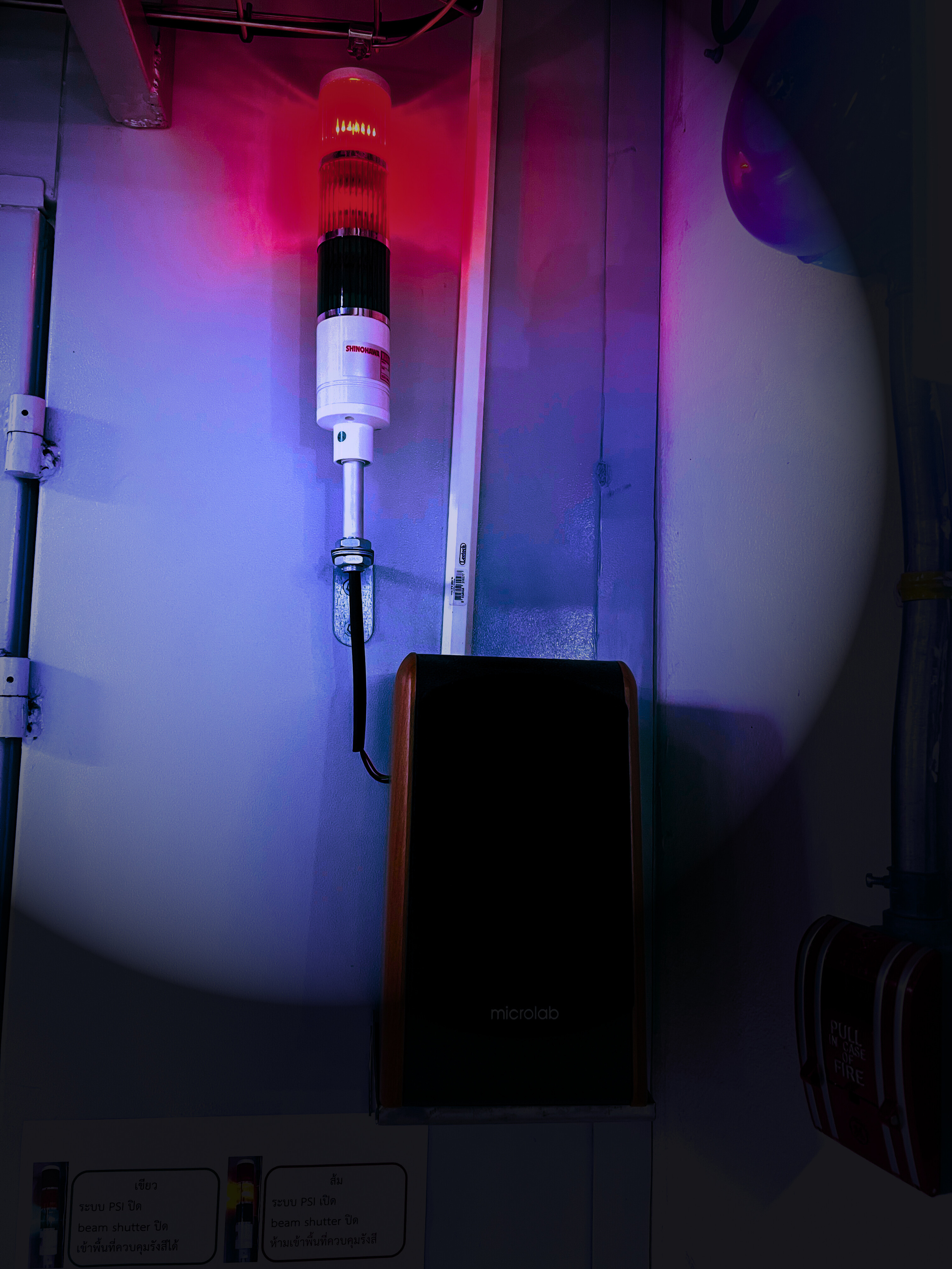

ไฟ beacon BH1 แสดงสถานะด้านหน้า EH ทำงานปกติ

สีส้มและเขียวติดสว่างพร้อมกัน หลังกดปุ่ม search hutch

สีส้มติดสว่าง สถานะพร้อมเปิด MBS1

เมื่อบิดกุญแจ magnetic lock มาที่ตำแหน่ง ON ได้ทันภายใน 15 วินาทีหลังกดปุ่ม search hutch

เมื่อมีการปิด MBS1

สีเขียวติดสว่าง สถานะพร้อมเข้าห้อง EH

เมื่อบิดกุญแจ magnetic lock มาที่ตำแหน่ง ON ไม่ทันภายใน 15 วินาทีหลังกดปุ่ม search hutch

เมี่อมีการปิดระบบ magnetic lock สำเร็จ

สีแดงติดสว่าง สถานะมี x-ray อยู่ข้างใน EH

เมื่อมีการเปิด MBS1

เมี่อมีการปิดระบบ magnetic lock สำเร็จ

ไฟ beacon BH2 แสดงสถานะขณะกดปุ่ม search hutch ทำงานปกติ

สีส้มกระพริบ หลังกดปุ่ม search hutch

ไฟแสดงสถานะ magnetic lock ทำงานเป็นปกติ

ไฟแสดงสถานะ contact switch ทำงานเป็นปกติ

ไฟแสดงสถานะ contact switch แสดงสีเขียว เมื่อปิดประตู hutch

ไฟแสดงสถานะ contact switch แสดงสีแดง เมื่อเปิดประตู hutch

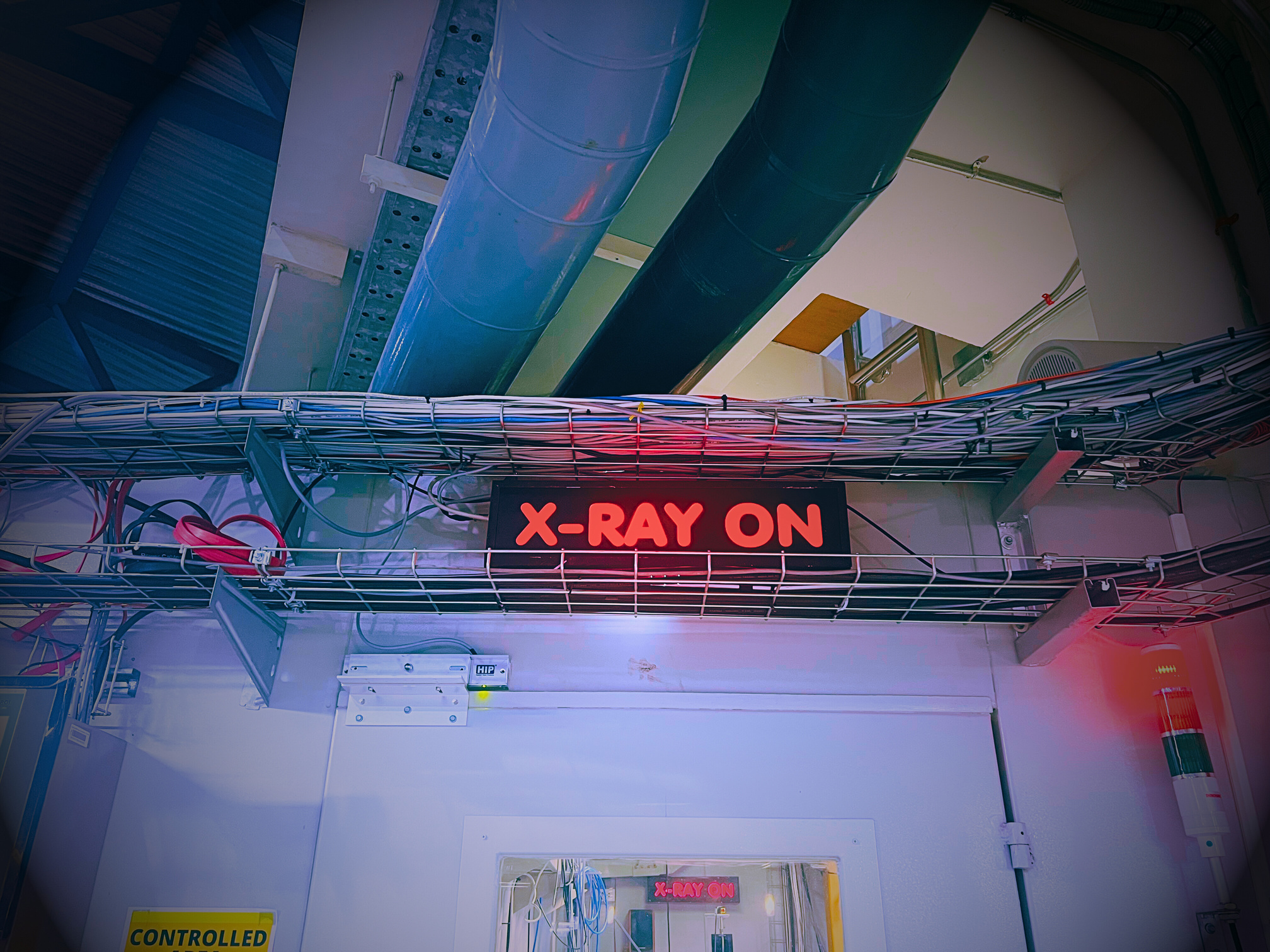

กล่องไฟ X-ray ON ทำงานปกติ มีสัญญาณไฟติด เมื่อเปิด MBS2

กล่องไฟ X-Ray On ด้านหน้า Experimental hutch ทำงานปกติ

กล่องไฟ X-Ray On ด้านใน Experimental hutch ทำงานปกติ
